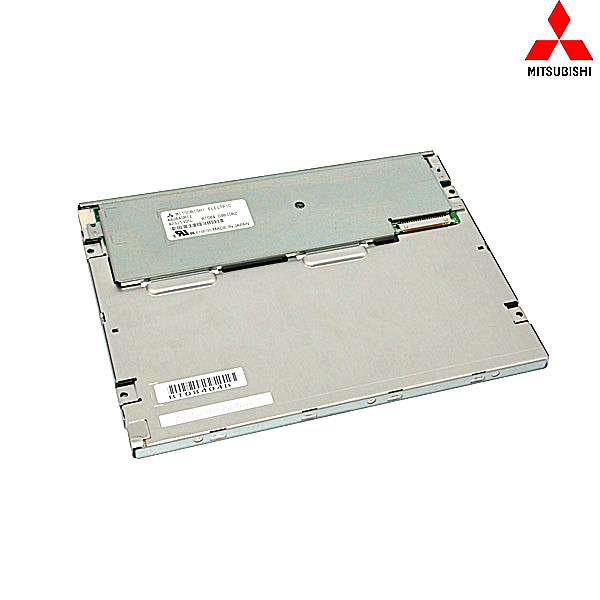

（已停產）AC121SA01--寬溫高端日系液晶屏12.1尺
- 品牌：MITSUBISHI
- 尺寸：12.1寸
- 型號：AC121SA01
- 分辨率：800（RGB)*600（SVGA）
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一： 12.1寸工業液晶屏AC121SA01基本信息
| 面板品牌 | MITSUBISHI |
| 面板型號 | AC121SA01 |
| 型號別名 | T-55533D104J-LW-A-AAN |
| 工作溫度 | -30~80°C |
| 存儲溫度 | -30~80°C |
| 作業濕度 | 5-95 (%RH) |
| 保存濕度 | 5-95 (%RH) |
| 當前生產狀態 | 已經停產（兼容替代型號可以咨詢在線客服） |
二： 12.1寸工業液晶屏AC121SA01結構特征
| 液晶屏尺寸 | 12.1英寸 |
| 點分辨率 | 800（RGB)*600（SVGA） |
| 像素密度 | 82PPI |
| 像素排列 | RGB垂直條狀 |
| 寬高比 | 4:3(寬:高） |
| 點間距 | 0.1025*0.3075mm（橫*豎） |
| 像素間距 | 0.3075*0.3075mm（橫*豎） |
| 面板重量 | 580g (Typ.) |
| 表面處理 | 霧面，Hard coating（3H） |
| 顯示區域 | 246.0×184.5mm (橫*豎) |
| 顯示區域 | 249.0×187.5mm (橫*豎) |
| 外觀尺寸 | 260.0×203.0mm (橫*豎) |
| 外觀尺寸 | 9.5 (Typ.) mm (厚度) |
| 觸摸屏 | 無 |
三： 12.1寸工業液晶屏AC121SA01光學特征
| 顯示模式 | TN，常白顯示，透射式 |
| 液晶屏亮度 | 450cd/m2 (Typ.) |
| 對比度 | 800:1 (Typ.) (透射) |
| 顯示顏色 | 262K/16.7M(6-bit /6-bit + Hi-FRC) |
| 顯示色域 | 72% NTSC (CIE1931) |
| 響應時間 | 4/12(Typ.)(Tr/Td) (ms) |
| 可視角度 | 80/80/60/80(Typ.)(CR≥10) (左/右/上/下) |
| 最佳視角 | 6點鐘方向 |
| 白色色度 | X:0.313;Y:0.329 |
| 白場變動 | 1.33(Max.)( 9points) |
四、12.1寸工業液晶屏AC121SA01發光系統
| 燈管位置 | 側入式光源（底部） |
| 光源類型 | WLED |
| 光源壽命 | 100K(Typ.)（小時） |
| 接口類型 | 端子 |
| 背光電路 | 含LED驅動器 |
| 背光電路 | 12.0±1.2V (輸入電壓) |
| 背光電路 | 450/480/560mA (Min./Typ./Max.) (輸入電流) |
| 背光功耗 | 5.8/6.1W (Typ./Max.) |
五、12.1寸工業液晶屏AC121SA01信號接口
| 信號大類 | LVDS |
| 信號小類 | LVDS(1 ch, 6/8-bit) |
| 面板電壓 | 3.3V (Typ.) |
| 面板電流 | 280/350mA (Typ./Max.) |
| 接口類型 | 端子 |
| 接口腳距 | 1.25mm |
| 接口數量 | 1 pcs |
| 接口腳數 | 20 pins |
